【Introdução do produto】
Célula | Mono |
No. de células | 96（8×12） |
Potência máxima nominal (Pmax) | 520W |
Eficiência Máxima | 20.3% |
Caixa de junção | IP68 |
Tensão Máxima do Sistema | 1000V / 1500V DC |
Temperatura de operação | -40℃～+85℃ |
【Descrição do produto】

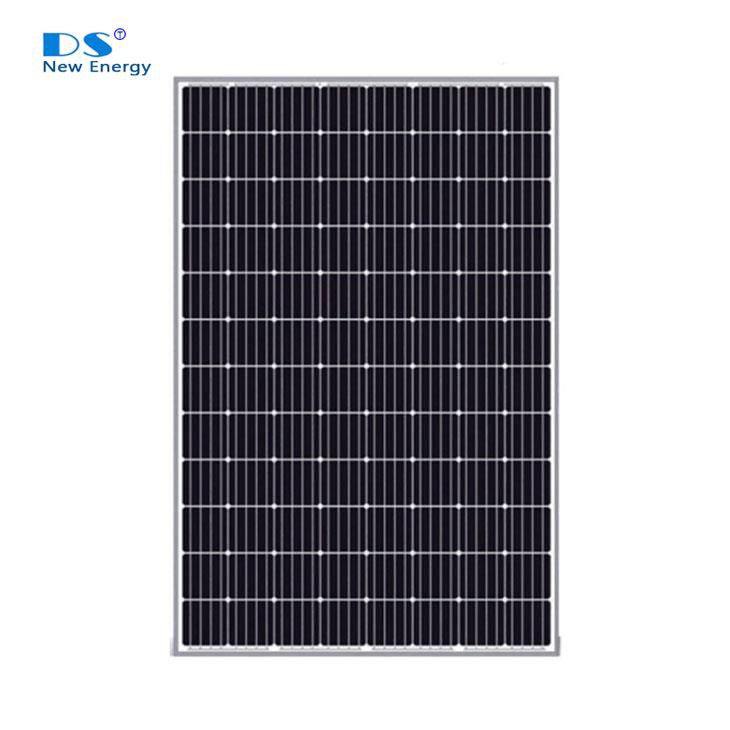

Painel solar monocristalino de mais de 500 W PERC. Alimentado por 96 peças de células PERCIUM de alta eficiência, esta série de módulos de alto desempenho fornece a solução mais econômica para reduzir o LCOE de qualquer sistema PV grande ou pequeno.
【Características principais】
【Dimensão do módulo fotovoltaico】
【Dados elétricos no STC】
Potência máxima nominal (Pmax) [W] | 480 | 490 | 500 | 510 | 520 |
Tensão de circuito aberto (Voc) [V] | 63.16 | 63.68 | 64.2 | 64.72 | 65.24 |
Tensão de potência máxima (Vmp) [V] | 51.76 | 52.33 | 52.83 | 53.38 | 53.87 |
Corrente de curto-circuito (Isc) [A] | 9.81 | 9.91 | 10.01 | 10.11 | 10.21 |
Corrente de potência máxima (Imp) [A] | 9.28 | 9.37 | 9.47 | 9.56 | 9.66 |
Eficiência do Módulo [%] | 18.7% | 19.1% | 19.5% | 19.9% | 20.3% |
Tolerância de energia | 0~+5W | ||||
Coeficiente de temperatura de Isc (α_Isc) | 0.05%/℃ | ||||
Coeficiente de temperatura de Voc (β_Voc) | -0.275%/℃ | ||||
Coeficiente de temperatura de Pmax (γ_Pmp) | -0.368%/℃ | ||||
STC | Irradiance 1000W / m², temperatura da célula 25 ℃, AM1,5G | ||||
【Dados elétricos no NOCT e condições operacionais】
PARÂMETROS ELÉTRICOS NO NOCT | |||||
MODELO | 480 | 490 | 500 | 510 | 520 |
Potência máxima nominal (Pmax) [W] | 355 | 363 | 370 | 378 | 386 |
Tensão de circuito aberto (Voc) [V] | 60.46 | 60.46 | 60.42 | 60.50 | 60.08 |
Tensão de potência máxima (Vmp) [V] | 51.37 | 51.85 | 52.35 | 52.99 | 53.35 |
Corrente de curto-circuito (Isc) [A] | 8.35 | 7.94 | 8.54 | 8.61 | 8.18 |
Corrente de potência máxima (Imp) [A] | 6.92 | 7.00 | 7.07 | 7.13 | 7.21 |
NOCT | Irradiance 800W / m², temperatura ambiente 20 ℃, velocidade do vento 1m / s, AM1.5G | ||||
CONDIÇÕES DE FUNCIONAMENTO | |
Tensão Máxima do Sistema | 1000V / 1500V DC (IEC) |
Temperatura de operação | -40℃~+85℃ |
Fusível máximo da série | 20A |
Carga estática máxima, frontal | 5400Pa |
Carga estática máxima, traseira | 2400Pa |
NOCT | 45±2℃ |
Classe de Aplicação | Classe A |
【Dados mecânicos】
ESPECIFICAÇÕES | |
Célula | Mono |
peso | 26kg ± 3% |
Dimensões | 1956 ± 2mmx1310 ± 2mmx45 ± 1mm |
Tamanho da seção transversal do cabo | 4mm2 |
No. de células | 96(8x12) |
Caixa de junção | IP68, 4 diodos |
Conector | QC 4.10-35 |
Comprimento do cabo (incluindo conector) | Retrato: 300 mm (+) / 400 mm (-); Paisagem: 1000 mm (+) / 1000 mm (-) |
Configuração de Embalagem | 30 por palete |
【Certificação】
【Garantia】
