Na transição global para a energia limpa, as fontes renováveis variáveis, como a solar e a eólica, oferecem um enorme potencial, mas também apresentam grandes desafios. Sua intermitência-impulsionada pelo clima, pelos ciclos diurnos-noturnos e pelas variações sazonais-geralmente resulta em redução (desperdício de energia) ou instabilidade da rede. O armazenamento de energia de ar comprimido (CAES) é uma solução madura e em grande-escala que converte o excedente de eletricidade em ar comprimido para armazenamento e o libera sob demanda para gerar energia, absorvendo e utilizando efetivamente a energia eólica e solar, garantindo ao mesmo tempo a estabilidade e o equilíbrio da rede.
O CAES armazena energia elétrica como potencial mecânico através da compressão do ar, permitindo durações de armazenamento de horas a semanas com perdas mínimas. Quando necessário, o ar comprimido é liberado para acionar turbinas e gerar eletricidade. Essa tecnologia é particularmente adequada-para armazenamento em grande-escala e longa{4}}duração, transformando energias renováveis intermitentes em energia despachável e confiável que atende-as demandas-da rede 24 horas por dia.
Tecnologia e princípios subjacentes
O núcleo do CAES reside na termodinâmica da compressão e expansão de gases. O ar aquece durante a compressão e esfria durante a expansão. A alta eficiência depende de um gerenciamento eficaz do calor:
CAES convencional (diabático): O calor da compressão é dissipado através dos intercoolers e o combustível (geralmente gás natural) é usado para reaquecer o ar antes da expansão. A eficiência-de ida e volta normalmente é de 40 a 55%.
CAES Adiabático Avançado (AA-CAES): o calor da compressão é capturado e armazenado em sistemas de armazenamento de energia térmica (TES, na sigla em inglês)-como leitos de pedra compactada, sal fundido ou óleo térmico-para reutilização durante a expansão. As eficiências atingem 70% ou mais sem consumo de combustíveis fósseis.
Isotérmico/próximo{0}}CAES isotérmico: Trocadores de calor avançados ou sprays de água mantêm temperaturas quase{0}}constantes durante a compressão e expansão, com eficiências teóricas de 80 a 95% em sistemas em desenvolvimento.
As plantas CAES modernas operam a pressões de 4–7 MPa (40–70 bar) e dependem da lei dos gases ideais para armazenamento de energia. Ao contrário das baterias, o CAES é excelente em aplicações de longa-duração e escala de gigawatts-com degradação insignificante ao longo de décadas.
Principais equipamentos e componentes
Uma instalação CAES típica consiste em:
Compressores: Turbocompressores-elétricos-de múltiplos estágios alimentados por eletricidade excedente, que pressurizam o ar ambiente usando estágios de baixa- e alta-pressão com resfriamento intermediário.
Armazenamento de ar: Cavernas subterrâneas (cúpulas de sal, campos de gás esgotados ou aquíferos) ou vasos artificiais-de alta{1}densidade acima do solo (como conjuntos de tubos). As cavernas de sal são preferidas por sua impermeabilidade e durabilidade-do ciclo de pressão em profundidades de 300 a 1.500 metros.
Sistema de gerenciamento térmico(em designs avançados): Trocadores de calor e unidades TES que capturam e armazenam calor de compressão.
Expansores/Turbinas e Geradores: Expansores turbo-de alta- e baixa-pressão acoplados a geradores. Os sistemas convencionais utilizam um combustor para reaquecimento; sistemas adiabáticos avançados reutilizam o calor do TES.
Sistemas Auxiliares: Pressostatos, motores/geradores bidirecionais e equipamentos de interligação à rede.
|
Não. |
Nome do equipamento |
Função principal |
Características Técnicas e Princípios |
Descrição da ilustração de apoio |
|
1 |
Compressores |
Central de-fase de carregamento: converte eletricidade excedente em energia potencial de ar-comprimido |
Turbocompressores-elétricos-multiestágios (axiais ou centrífugos), operando a 4–7 MPa (40–70 bar), equipados com intercoolers e sistemas-de recuperação de calor; unidades de velocidade-variáveis permitem resposta rápida às flutuações renováveis |
Layout completo do sistema destacando o trem do compressor |
|
2 |
Sistemas de armazenamento de ar |
Armazenamento de ar comprimido-de longa duração (horas a semanas) |
Cavernas subterrâneas de sal (300 a 1.500 m de profundidade) ou vasos de matriz-de alta{3}}densidade acima{4}}do solo; projetado para ciclos de pressão repetidos com vazamento próximo-de zero |
Diagrama-de seção transversal mostrando a interface de gerenciamento térmico-da caverna subterrânea e da superfície |
|
3 |
Sistemas de gerenciamento térmico e armazenamento de energia térmica (TES) |
Capture, armazene e reutilize o calor de compressão para uma operação de alta-eficiência e sem{1}}combustível |
Trocadores de calor (HX1/HX2) emparelhados com meios TES (camas cerâmicas, sal fundido ou óleo térmico) armazenando calor até 600 graus; recuperação de circuito-fechado atinge eficiência-de ida e volta acima de 70% |
Esquema de fluxo de-fase de aquecimento-de carga + diagrama completo de integração do sistema |
|
4 |
Expansores, Turbinas e Geradores |
Usina de-fase de descarga: converte ar comprimido armazenado em eletricidade |
Turboexpansores-multiestágios-(alta- e baixa-pressão) acoplados diretamente a geradores síncronos; carga total alcançada em menos de 10 minutos com zero emissões de combustão em designs avançados |

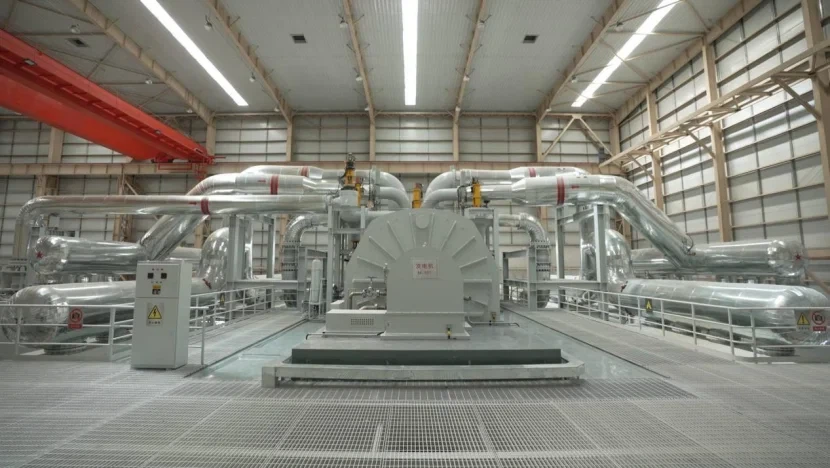

Fotografia de instalação do-expansor{1}}do mundo real |
|
5 |
Sistemas Auxiliares |
Garanta a operação segura e eficiente da planta e a integração da rede |
Válvulas-de controle de pressão, motores-geradores bidirecionais, monitoramento SCADA, painéis de distribuição de rede, torres de resfriamento e extensas redes de tubulação |
Vista interna da sala da turbina mostrando tubulação integrada e sistemas elétricos |
O design modular do CAES permite a otimização independente das capacidades de compactação, armazenamento e expansão, proporcionando flexibilidade operacional incomparável a muitas outras tecnologias de armazenamento.
Processos Operacionais
O CAES opera em duas fases principais:
Fase de carregamento (compressão): Durante períodos de alta produção renovável ou baixa demanda, o excedente de eletricidade aciona os compressores. O ar é comprimido em vários estágios (aquecimento), resfriado e injetado no armazenamento. Em sistemas adiabáticos avançados, o calor extraído é armazenado em TES.
Fase de Descarga (Expansão/Geração): Quando os picos de demanda ou as energias renováveis são insuficientes, o ar comprimido é liberado, pré-aquecido (usando calor TES ou combustível suplementar), expandido através de turbinas para acionar geradores e exaurido como ar mais frio. O sistema pode atingir carga total em menos de 10 minutos, tornando-o ideal para balanceamento de rede, regulação de frequência e reservas giratórias.
As plantas podem circular diariamente ou sazonalmente com taxas de auto-descarga muito baixas. Exemplos estabelecidos em escala-de serviços públicos incluem a usina de Huntorf, na Alemanha (321 MW, em operação desde 1978) e a usina de McIntosh, nos Estados Unidos (110 MW, desde 1991).
Estudo de caso-real: projeto de demonstração de armazenamento avançado de energia em ar comprimido de 100 MW
Como exemplo emblemático de execução bem-sucedida do projeto CAES, o projeto de demonstração nacional de armazenamento avançado de energia em ar comprimido de 100 MW da China mostra a maturidade da tecnologia e o potencial de aplicação-em larga escala. Desenvolvida sob a liderança do Instituto de Engenharia Termofísica da Academia Chinesa de Ciências, é a primeira estação CAES avançada de classe-de 100 MW do mundo e atualmente a maior e mais{5}}planta CAES avançada de eficiência em operação.
Detalhes de configuração do sistema:
Capacidade: 100 MW de potência / 400 MWh de armazenamento de energia.
Tipo de tecnologia: CAES adiabático avançado (AA-CAES) com armazenamento térmico supercrítico, troca de calor supercrítica, alta-compressão/expansão de carga e integração completa do sistema-eliminando completamente a dependência de combustíveis fósseis.
Método de armazenamento: Recipientes de armazenamento de ar artificial de alta-densidade (projeto-de pipe array), aumentando a densidade de energia e reduzindo a dependência de grandes cavernas subterrâneas.
Eficiência: Eficiência-de ida e volta de 70,4%.
Parâmetros de desempenho: A geração anual excede 132 milhões de kWh, o suficiente para atender aos picos de demanda de eletricidade para aproximadamente 50.000 residências; economiza 42.000 toneladas de carvão padrão e reduz as emissões de CO₂ em cerca de 109.000 toneladas por ano.
Equipamento chave: Compressores de vários-estágios, expansores/conjuntos geradores de turbina, sistema de armazenamento térmico TES supercrítico e vasos de armazenamento de conjunto de-tubos de alta pressão-.
Localização: Condado de Guyuan, cidade, província de Hebei, dentro do Parque Industrial de Computação em Nuvem Miaotan; ocupa aproximadamente 5,7 hectares. O projeto foi conectado-à rede em 2022 e entrou em preparação para operação comercial.
Este projeto demonstra nossa capacidade de executar com êxito iniciativas CAES em grande-escala, recuperando o calor de compressão, otimizando o gerenciamento térmico e empregando design modular para superar as limitações tradicionais de eficiência, dependência de combustível e seleção do local. Ele fornece valiosa validação de engenharia-do mundo real e um modelo escalonável para integração global de energia renovável.
Como o CAES facilita a absorção e utilização eficazes de energia eólica e solar
A variabilidade da energia eólica e solar conduz frequentemente a um excedente de electricidade que não pode ser totalmente absorvido pela rede. O CAES serve como um “amortecedor” para a rede, abordando diretamente esta questão:
Absorvendo Poder Excedente: Durante ventos fortes ou pico de irradiância solar, o excesso de energia é usado para comprimir e armazenar o ar no subsolo, evitando a redução.
Suavização de saída: O CAES separa a geração do consumo, liberando a energia armazenada durante períodos calmos ou após o pôr do sol para fornecer energia estável e previsível.
Estabilidade e integração da rede: sua resposta rápida oferece suporte à regulação de frequência, controle de tensão e serviços de-inicialização automática. Os sistemas híbridos CAES-solares{3}}eólicos criam usinas de "carga de base virtual", reduzindo a dependência de picos de combustíveis-fósseis.
Benefícios Econômicos e Ambientais: O CAES reduz significativamente os custos de armazenamento, melhora as taxas de utilização de energias renováveis e reduz as emissões de carbono (especialmente em configurações adiabáticas avançadas). É particularmente competitivo para integração renovável em grande-escala e longa-duração.
A-localização do CAES com parques eólicos ou estações solares otimiza a infraestrutura de transmissão e libera receitas adicionais por meio de arbitragem de energia, mercados de capacidade e serviços auxiliares.
Olhando para o futuro: CAES como pedra angular das centrais eléctricas de energia renovável
O CAES evoluiu desde suas origens na década de 1970 para uma tecnologia de armazenamento flexível e de longa duração-com potencial de escala de gigawatts-hora-. Variantes adiabáticas e isotérmicas avançadas eliminam totalmente o uso de combustíveis fósseis, alinhando-se perfeitamente com as metas líquidas de-zero. Sua escalabilidade e adaptabilidade geográfica (onde existe geologia adequada) permitem a conversão de recursos eólicos e solares intermitentes em eletricidade confiável e de alto-valor.
Projetos bem-sucedidos como o confirmam que a tecnologia CAES está totalmente pronta para implantação-em escala comercial. Ao adotar o CAES, o setor de energia renovável pode superar seu maior desafio-a variabilidade-, acelerando a transição para energia limpa e proporcionando resiliência econômica e segurança energética para serviços públicos, indústrias e comunidades em todo o mundo. Projetos em andamento na China e internacionalmente sinalizam que as usinas de energia eólica{5}}solares-CAES integradas não são mais uma visão, mas uma realidade presente-fornecendo eletricidade limpa e despachável quando e onde for necessária.
